二次互感器 電流型電壓互感器
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數
使用綜述
* 使用場合: 一般使用于空間要求較高的，測試電壓、電能及功率的儀器儀表內；
* 使用原理: 初次級2mA:2mA的電流，初級串電阻，次級并電阻的方式測試電壓；
* 產品特點: 測試準確度高，同時體積小。
技術參數
* 耐壓等級: 2/3KV；
* 額定頻率: 50/60HZ；
* 阻燃特性: UL94-V0；
* 使用環境: -25℃至50℃。
|

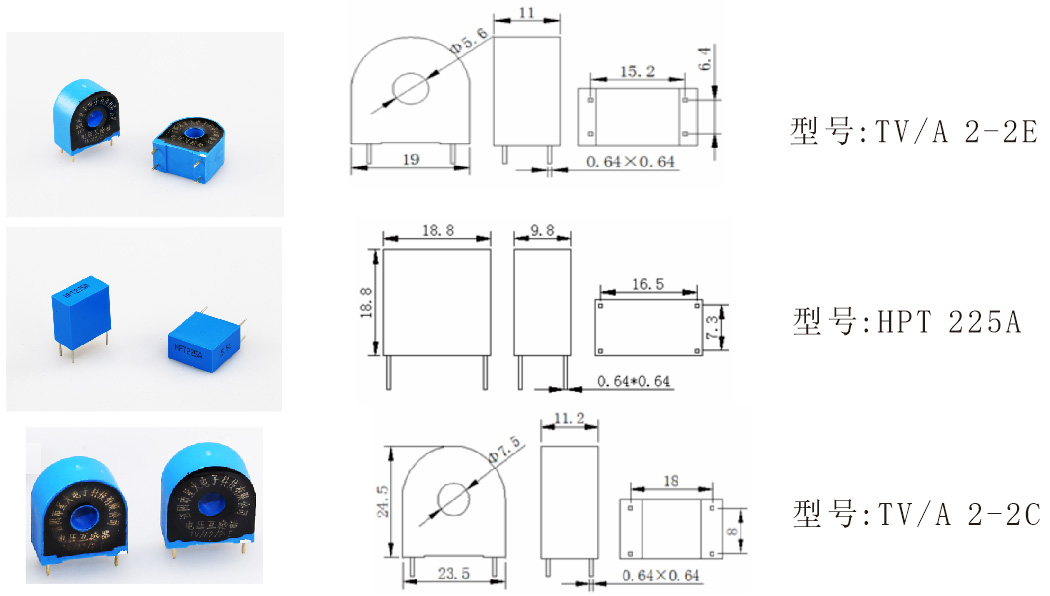

產品規格 |
Iin |
Io |
Rb |
重載多個 |
20%-120% |
|
|
|
|
|
|
|
F |
δ |
|
TV/A2-2E |
2mA |
2mA |
100 |
4 |
0.2 |
30 |
|
HPT225A |
2mA |
2mA |
100 |
4 |
0.2 |
30 |
|
TV/A2-2C |
2mA |
2mA |
100 |
6 |
0.1 |
30 |
典型應用
應用方法一：

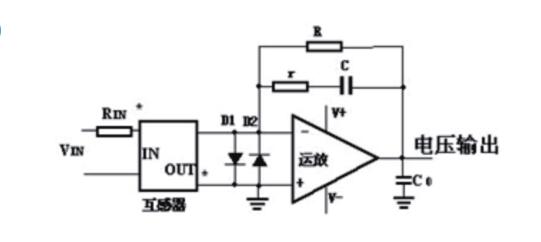

典型應用電路如圖1所示，二次負載基本為零。被測的輸入電壓VIN通過限流電阻RIN限流，產生的0-2mA電流通過微型電壓互感器?；ジ衅鞲袘?yīng)出相同的0-2mA，通過運算放大器，用戶可以調節反饋電阻R值在輸出端得到所要求的電壓輸出。而電容C及電阻r是用來補償相位差的。如用戶使用軟件補償或不需要補償相位差的場合，電容C及電阻r可以不接。圖中運算放大器為通用運算放大器。反饋電阻R、限流電阻RIN的精度與輸出電壓的精度要求有關，D1、D2二極管為1N4148起保護用。C0為抗干擾電容，此電容根據用戶的電路及運放技術參數來定，否則會引起輸出信號振蕩。限流電阻RIN選取RIN=VIN/2mA-r0（互感器內阻）。
應用方法二：

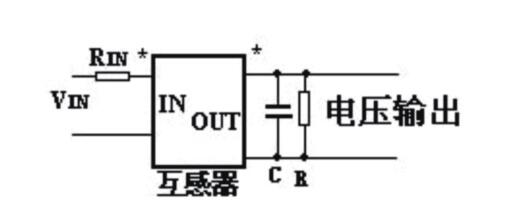

圖2為并電阻R直接輸出電路，電阻R不大于500歐姆（輸出電壓≤1.0V），二次負載為R。
直接輸出電路由于負載大相位差變大，線性變差。適合要求不高場合使用。圖2中C可以起到一定的相位補償作用，無相位要求可以不加。補償量:Δδ= -100πCR×3438’。

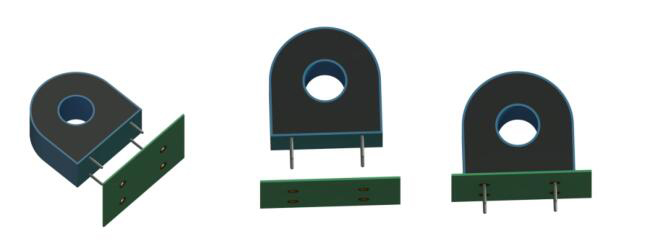

安裝說明
窄腳邊是一個繞組,輸入輸出不區分,可盲插；
訂購要求
只需要選擇尺寸外形以及過載倍數來選擇型號,如果有特殊需求,可定制。
